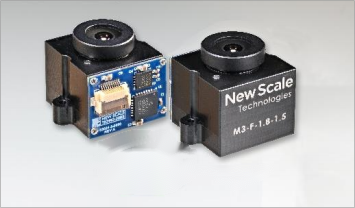

M3-F聚焦模塊可使標準鏡頭（M8 至 M12）進行精確運動，具有高位置分辨率和可重復的特點,內置3.3 V控制器使用標準 I2C 或 SPI 數字串行接口接受來自儀器系統控制器的高級指令。通過消除設計外部控制板的需要，M3-F 聚焦模塊可以使用戶能夠最大限度地減小系統尺寸并加快產品開發。
開發人員套件包括一個 M3-F 聚焦模塊和一個可插入PC的USB適配器。它包括控制軟件，可使用直觀的圖形用戶界面輕松評估模塊并驗證嵌入式軟件。用戶可以通過其串行接口直接與模塊連接以進行原型設計。
?
產品特點：
?
·?無需外部控制板
·?具有極低傾斜度的亞微米鏡頭移動
·?低電壓和功率：3.3 VDC?輸入，零功率位置保持
·?簡單的系統集成：通過標準串行接口（I2C 或 SPI）直接從系統處理器接受高·級運動命令
·?接受 M8 到 M16 鏡頭
·?“即插即用”聚焦解決方案
?
產品參數：
?
? ?型號 | M3-F | M3-FS |
適配鏡頭類型 （產品不包含鏡頭） | 可用M12x0.5 mm鏡頭 可用更小的鏡頭到M8x0.35與適配器聯系我們特殊訂購 | 可用M16x1mm 可用M12x0.5 mm與標準適配器 其他特殊尺寸可訂購 |
鏡頭重量1 | < 5 grams | <5grams(all?orientations) |
行程范圍 | Up to 1.5 mm | Up to 1.5 mm |
外殼尺寸 | 20 x 22 x 16 mm | 20 x 23 x 16 mm |
圖像傳感器區域 （不包括圖像傳感器） | 17 x 17 | 17 x 17 |
最大速度 | 5 mm/s | 5 mm/s |
分辨率 | 0.5 μm | 0.5 μm |
重復率 | 單向:+/- 8 μm 雙向:+/- 20 μm | 單向:+/- 2.5 μm 雙向:+/- 5 μm |
線性精度 | ± 30 μm | ± 12 μm |
靜態傾斜 | <± 1 degree | <± 0.7 degree |
動態傾斜 | <± 0.15 degrees | <± 0.05 degrees |
靜態同心度 | <± 0.25 mm | <± 0.25 mm |
動態同心度 | <± 0.02 mm | <± 0.002 mm (Typical) |
輸入電壓 | 3.1 to 3.6 V DC | 3.1 to 3.6 V DC |
輸入功率2 | < 1 W（5 毫米/秒，5 克質量） < 0.13 W 靜態 | < 1 W（5 毫米/秒，5 克質量） <0.13 W 靜態 |
溫度/相對濕度3 | 5° 至 70°C（可能更低） <70% RH 無冷凝 | 5° 至 70°C（可能更低） <70% RH 無冷凝 |
壽命4 | >200 萬次循環（固定方向） 500K 周期（任何方向） | >1000 萬次隨機移動，總行程不超過 1.2 公里 |
數字接口 | I2C or SPI | I2C or SPI |
模組重量(不含鏡頭) | 5.8 grams | 8 grams |
